光軸調整

さて昨日の続きで本日は本番用レーザーを取付ての光軸調整を致します、

まずはレーザー管をセット、怪しさが倍増致します^^;。

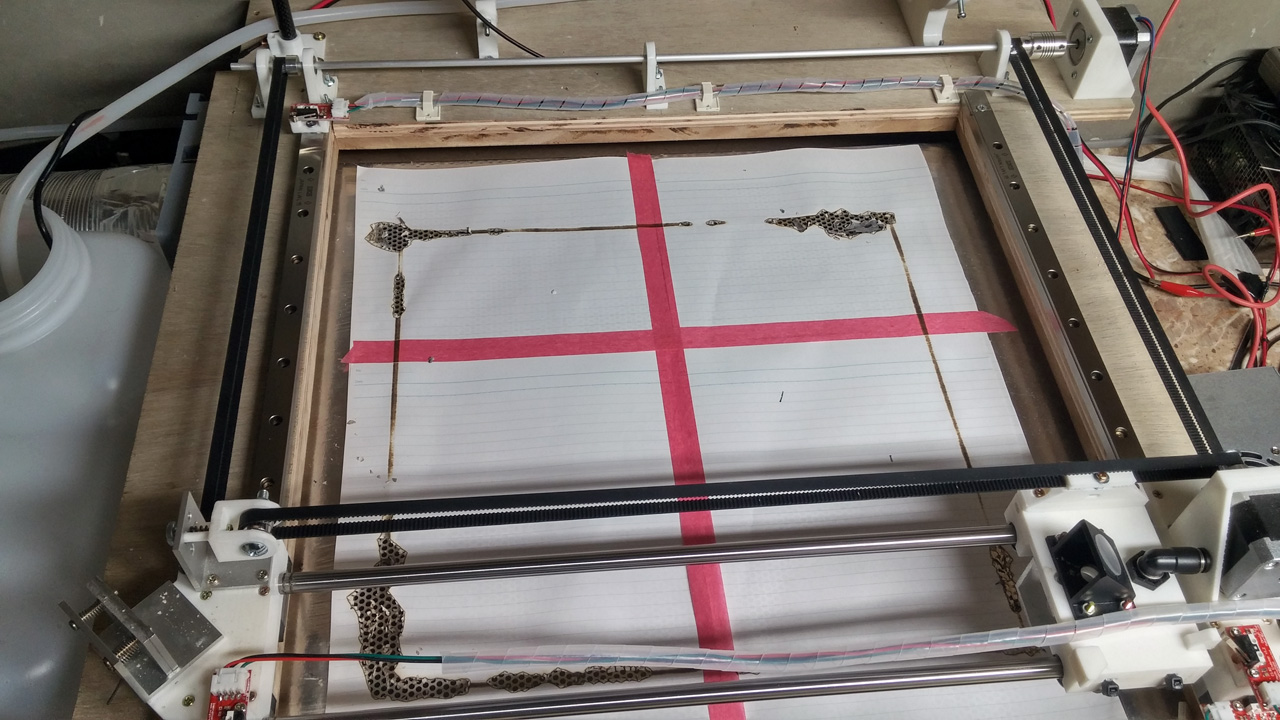

ところで・・・全体像はというとこんな感じ

かなり大きいです、絶対自宅内では出来ない作業だと思われ・・・

奥行きで約800

ワイドは約600あります。

ということで光軸調整の始まり。

このミラーに適当な紙をかぶせ、光軸を微調整していきます

もちろん　もしもの時に備え一応用意致しました(^_^;)

昨日の簡易調整の結果、楽勝かなぁ～～と思っていましたが

延々はまること２時間・・・・・・^^;

使った紙は・・・・この倍あります

最初は何がなんだかって感じでしたが、段々コツを掴んでくればうまくいきます

で

キャリッジを全ての位置に動かしてもレーザーが真下に落ちるのが確認できました

まだレンズの集光はしていませんが凄いパワーです。(^_^;)

で今気がついて動作範囲を測ってみたら

縦340 ×　横320でした・・・・

A4は楽勝だけどA3は無理っていうよくわからない動作範囲になりました(^_^;)

元はと言えばY軸は前からあったリニアガイドが基準となり、

X軸はモノタロウのL=500のシャフトが基準というよくわからない設定で始めたので

こんな動作範囲になってしまいました(^_^;)（最初に考えろよ！ってつっこみは無しで）

で実はこのリニアガイド・・・10年前オリジナルマインドの中村社長に「CNCを作りたい！」

ということで頂いたリニアガイドでした・・・・

すみません、レーザーカッターに使っちゃいましたm(__)m
